電力變站監控解決方案，從功能結構自下而上分為數據采集層、數據處理層、集中管理層三個層次，分別由站端監控單元、主控中心（主站）處理。數據采集層分布在變電站機房和省、市、縣各級中心機房。變電站端部署站端監控單元通過傳感器或智能接口實現對機房環境及通信動力設備的數據采集，實現對監控點非視頻數據的接入、處理、存儲，通過 PTN傳輸網（無PTN覆蓋的站點可以利用SDH）組織以太網專線至省公司主站。實現對電力設備及環境的“四遙”監控，實現無人值守和安全保衛，同時可以將設備現場狀況實時傳送到電力調度、電力安全保衛部門、操作巡檢等職能管理部門，實現各取所需的分專業管理，減少了原來電力管理的中間環節，有效地提高了供電管理效率和整體自動化水平，減少了供電管理成本，最終實現減員增效的目標。

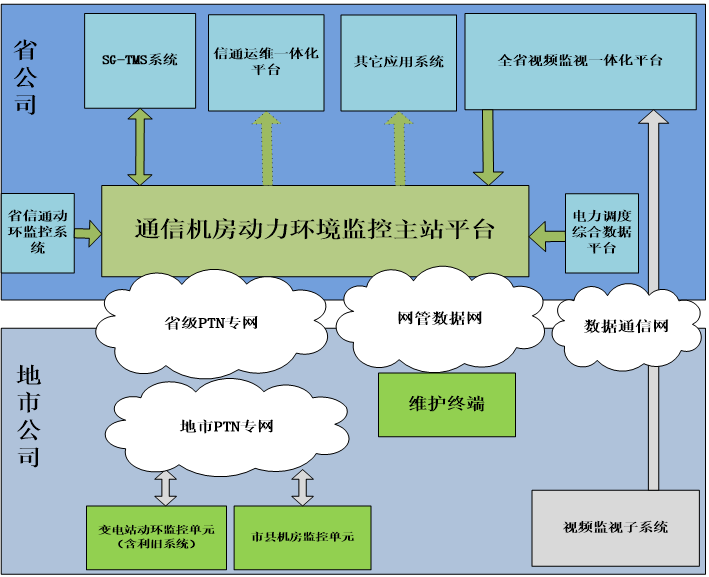

方案拓撲圖：

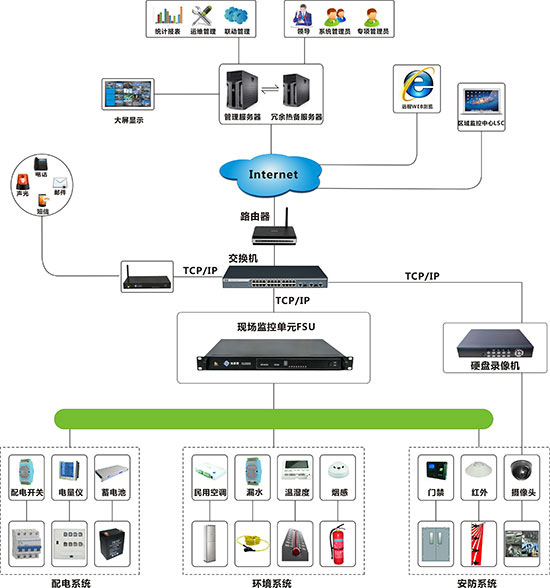

應用拓撲 /Application topology

變電站端監控單元主機采用深圳市縱橫通信息技術有限公司自主開發的一款高性能嵌入式采集主機，具備豐富的端口資源以及數據接口，嵌入式 Linux系統，自身具備數據采集和處理功能。在大批量部署時，具有采集數據時具有延時小、速度快的特點，不會給上層監控平臺帶來壓力。另外，本主機產品的充分借鑒了端口多功能復用、POE技術，在安裝時減少了很多不必要的中間件，減少了故障點，可快速輕松部署。另外，縱橫通站端監控主機采用雙電源、雙網口設計，具備高度的可靠性，如果其中一路中斷，另一路可以無縫切換，保證設備的連續正常工作。

無縫式規約對接 /Seamless protocol docking
